Moteur porte sectionnelle industrielle : choisir, équiper, remplacer

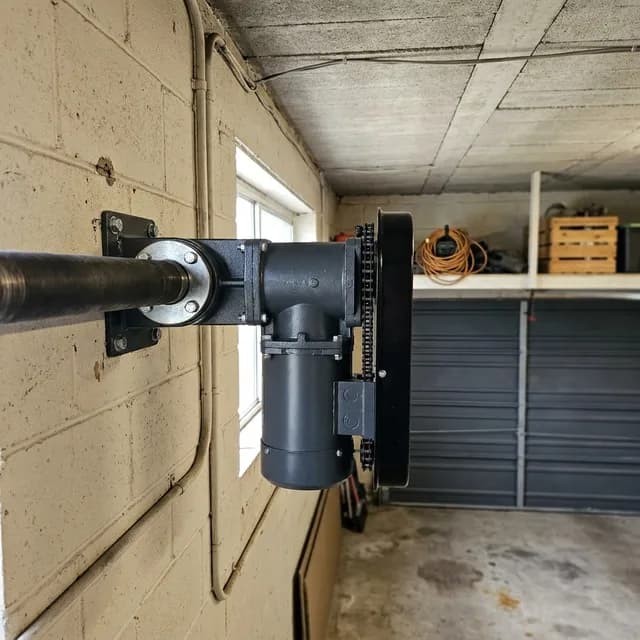

Sur une porte de maison, le moteur tire le panneau haut par un rail fixé au plafond. Sur une porte sectionnelle industrielle, le moteur est fixé sur le mur, à côté de la baie, et emboîté directement sur l'arbre qui porte les ressorts et les tambours. Quand il tourne, l'arbre enroule les câbles sur les tambours et le tablier monte ; en sens inverse, il descend.

Le moteur ne soulève pas la porte seul : les ressorts de torsion compensent le poids du tablier, et le moteur ne fait que guider une porte équilibrée. C'est pourquoi un moteur industriel se dimensionne en couple (en newtons-mètres, Nm), la force de rotation transmise à l'arbre, et non en newtons comme un moteur de garage.

Des fins de course arrêtent le moteur en position haute et basse. Le moteur se place à gauche ou à droite de la baie, selon la place disponible dans les écoinçons : c'est un choix du configurateur.

Le critère est la surface du tablier, largeur fois hauteur. Le configurateur choisit le moteur automatiquement d'après vos cotes :

• jusqu'à 16 m² : moteur de 45 Nm, alimenté en 230 V monophasé (la « prise 220 V » d'usage courant) ;
• au-delà de 16 m² : moteur de 100 Nm, alimenté en 400 V triphasé.

Avant de commander, vérifiez donc la présence du triphasé dans le bâtiment si votre porte dépasse 16 m². La ligne du moteur part du tableau électrique sur un circuit dédié, avec les protections indiquées par la notice du moteur ; elle est réalisée par votre électricien. Le déroulé complet de la pose est décrit sur la page installation de porte sectionnelle industrielle.

Toutes les portes ne s'ouvrent pas assez souvent pour justifier un moteur, et tous les bâtiments n'ont pas l'électricité à la baie.

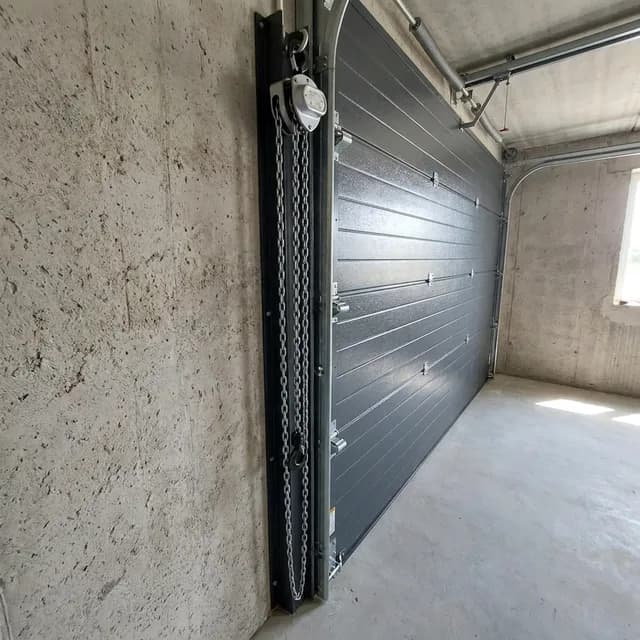

• Treuil à chaîne : un réducteur monté sur l'arbre, actionné à la main par une chaîne sans fin. Aucune alimentation, toutes tailles de porte. L'ouverture est plus lente, mais elle reste douce car les ressorts équilibrent le tablier.
• Manœuvre manuelle : la porte se pousse à la main, équilibrée par ses ressorts. Elle est possible jusqu'à 16 m² et 4,5 m de haut ; au-delà, la porte est trop lourde pour une ouverture sans assistance.

Sans moteur, il n'y a pas de mouvement automatique : cellules, barre palpeuse et barrière immatérielle ne sont pas proposées dans ces deux versions.

La surface fixe le moteur ; l'usage fixe le reste de l'équipement. Une porte ouverte deux fois par semaine dans un hangar de stockage n'a pas les mêmes besoins qu'une porte de quai qui s'ouvre à chaque camion.

La fréquence compte aussi pour l'usure. Selon les fiches de fabricants, un ressort de torsion est prévu pour 10 000 à 30 000 cycles selon le modèle (un cycle = une ouverture et une fermeture) : une porte de quai très sollicitée use ses ressorts bien plus vite qu'une porte de hangar. Pour les passages incessants en journée, la porte souple rapide se pose souvent en doublure, la sectionnelle restant fermée la nuit.

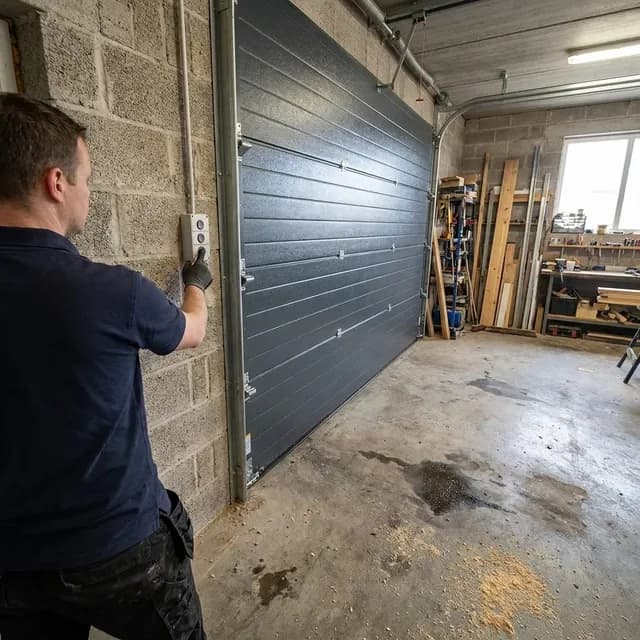

Avec le moteur, la télécommande est fournie. S'y ajoutent, au choix : bouton poussoir mural, digicode, boîte à clé.

Une porte motorisée de plusieurs centaines de kilos doit s'arrêter dès qu'un obstacle se présente. La norme NF EN 12453+A1 (2021) fixe les exigences de sécurité d'utilisation des portes motorisées : limitation des forces au bord de fermeture, détection et protection contre l'écrasement, le cisaillement et l'entraînement. Les sécurités proposées avec le moteur :

• cellules photoélectriques : un faisceau en travers de la baie ; s'il est coupé, la porte s'arrête et remonte ;
• barre palpeuse : un profil sensible au bas du tablier qui stoppe la fermeture au contact ;
• barrière immatérielle : un rideau de faisceaux sur toute la hauteur de passage, adapté aux chariots et aux charges hautes ;
• feu clignotant et gyrophare : ils signalent le mouvement.

Sur un lieu de travail, l'article R4224-13 du Code du travail exige que les portes automatiques fonctionnent sans risque d'accident, et l'arrêté du 21 décembre 1993 (article 2) demande pour les installations neuves au passage de véhicules un feu orange clignotant visible des deux côtés, un éclairage de la zone d'au moins 50 lux et une possibilité d'ouverture manuelle en cas de panne.

Le moteur industriel n'est pas vendu seul en ligne : nous ne proposons pas de kit de motorisation à monter soi-même pour une porte industrielle. Le remplacement d'un moteur en panne, ou la motorisation d'une porte manuelle ou à treuil, se fait sur devis, posé par nos techniciens.

Un moteur qui lâche est souvent la conséquence d'un autre défaut : ressorts fatigués qui laissent le moteur porter le tablier, câble qui s'effiloche, galets grippés. Avant de changer le moteur, le technicien contrôle donc l'équilibrage, les câbles, les tambours et le guidage. Changer un moteur sur une porte mal équilibrée, c'est préparer la panne suivante.

Sur une porte neuve, le moteur est compris dans le prix affiché. Le tableau compare la porte motorisée et la porte manuelle en configuration de base, livraison sur chantier comprise, hors pose : l'écart correspond au moteur et à sa télécommande. « Sur devis » signifie que la version manuelle n'est pas possible à cette taille.

Pour une porte de 4 × 4 m, comptez 3 042 € HT en version motorisée contre 2 352 € HT en version manuelle. Chaque taille a son prix de porte sectionnelle industrielle, calculé par le configurateur avec ses options.

Le remplacement d'un moteur sur une porte existante se chiffre sur devis : nous n'avons pas trouvé de barème de marché fiable pour les moteurs industriels, et le prix dépend du couple, de l'alimentation, des sécurités à reprendre et de l'accès. Pour une porte de maison, la motorisation d'une porte de garage a ses propres repères de prix.

L'arrêté du 21 décembre 1993 impose l'entretien et la vérification des portes automatiques et semi-automatiques au moins tous les six mois, et après toute défaillance, par un technicien compétent (article 9), avec un livret d'entretien ; le chef d'établissement tient un dossier de maintenance (article 8). La visite porte sur le guidage, les articulations, les fixations et les équipements de sécurité : c'est l'occasion de tester cellules, barre palpeuse et fins de course du moteur. Nos techniciens assurent ces visites : voir l'entretien de porte sectionnelle et, en cas de panne, le dépannage de porte sectionnelle.
