Installation porte sectionnelle industrielle : relevé, pose et mise en service

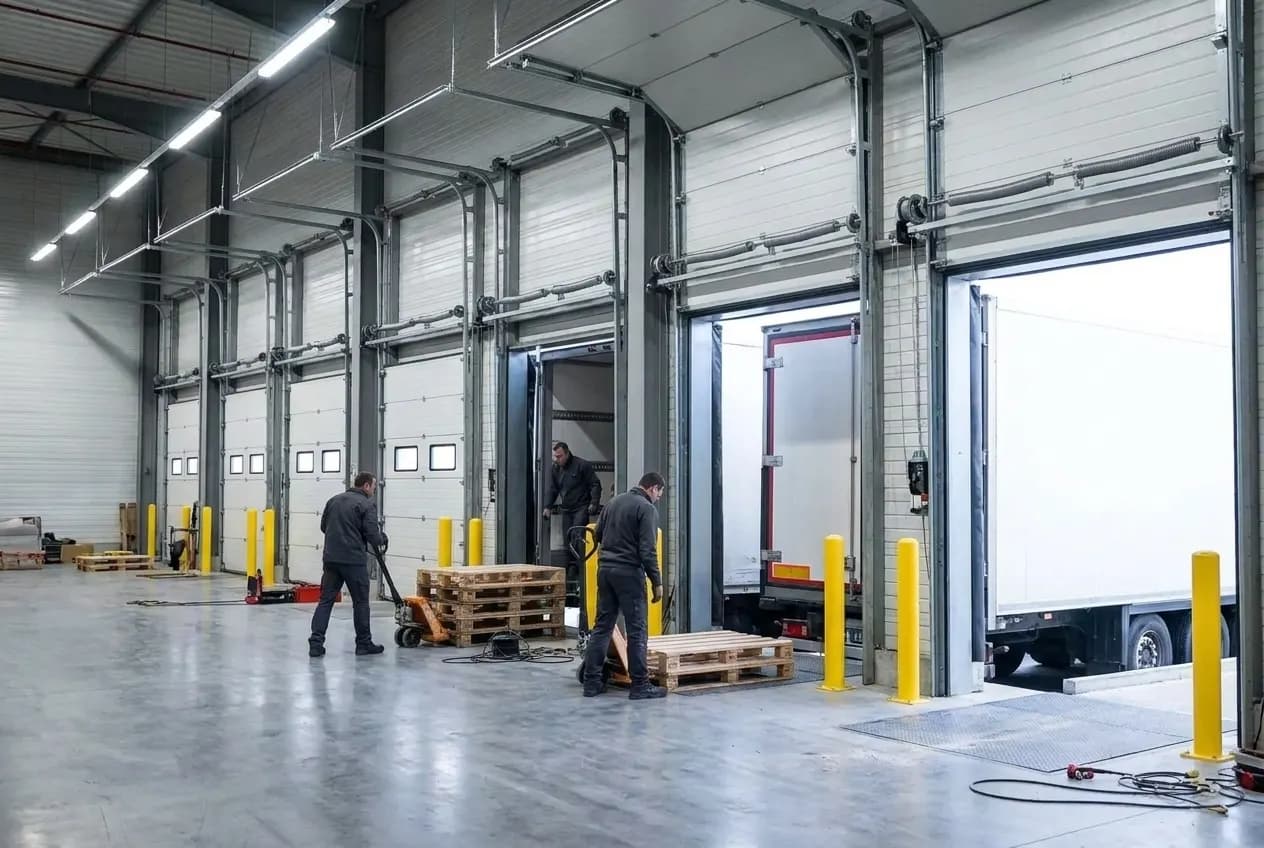

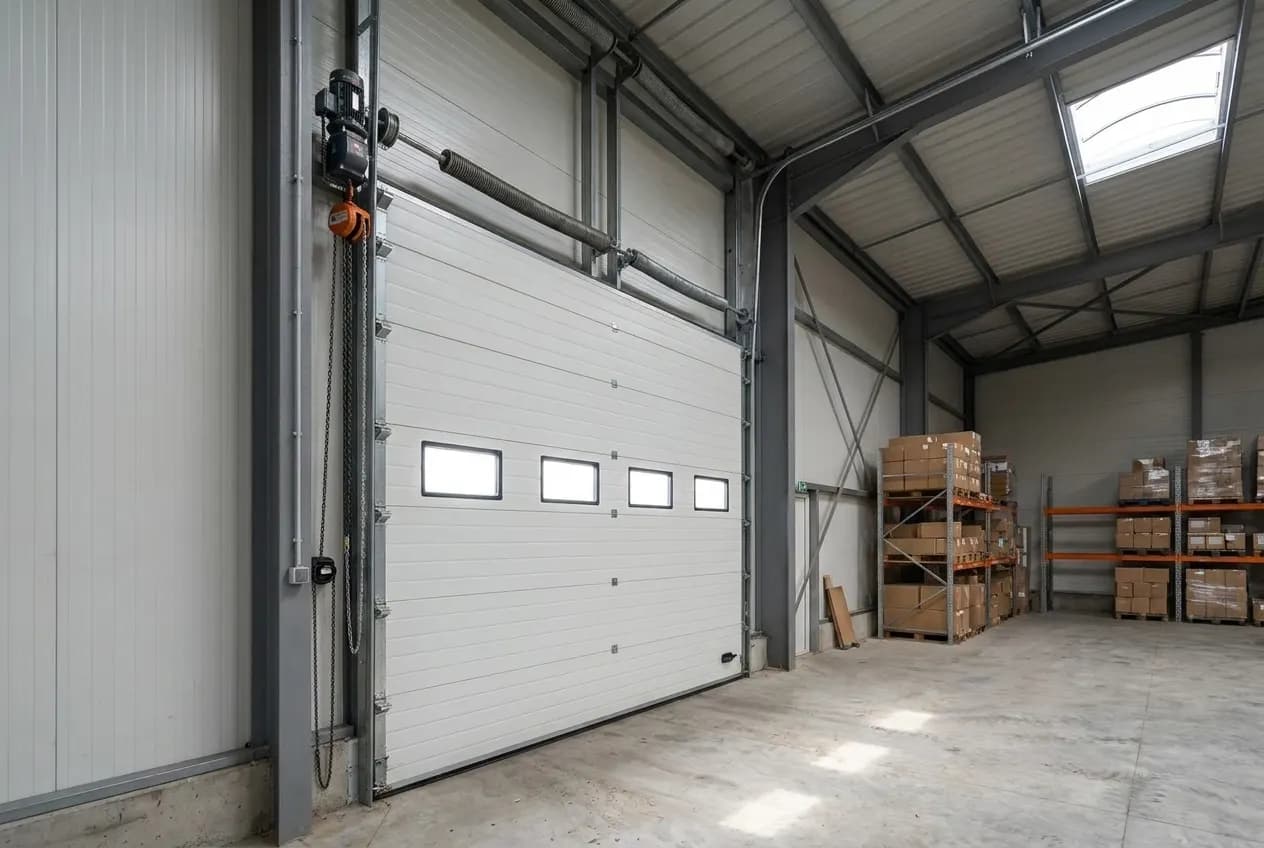

Nous fabriquons la porte sectionnelle industrielle à vos cotes, de 2 000 à 8 000 mm de large et de 2 000 à 6 000 mm de haut, et nos techniciens la posent. Les chantiers types : entrepôt et quai de chargement, atelier d'artisan, garage de véhicules utilitaires ou de poids lourds, hangar agricole, réserve de commerce.

Poser une porte industrielle n'a pas grand-chose à voir avec la pose d'une porte de maison. Le tablier pèse plusieurs centaines de kilos sur les grandes tailles, les ressorts de torsion sont plus puissants, le travail se fait en hauteur et le bâtiment est souvent en activité pendant le chantier. Les notices de fabricants réservent d'ailleurs le montage, le réglage et le démontage des portes à une personne compétente au sens de la norme NF EN 12635 (installation et utilisation des portes).

Sur un lieu de travail, l'installation engage aussi l'employeur : la porte doit être conforme aux règles de sécurité dès sa mise en service, puis entretenue selon un calendrier tenu à jour (voir plus bas). Pour une porte de maison, voir la pose de porte sectionnelle.

Une porte industrielle se fabrique au millimètre : le relevé décide de la fabrication. En plus de la largeur et de la hauteur de la baie, nous demandons :

• la retombée de linteau : la hauteur de mur entre le haut de la baie et la toiture, la charpente ou le premier obstacle ;
• les écoinçons gauche et droit : la largeur de mur libre de chaque côté de la baie, pour les rails et le moteur ;
• la hauteur libre sous toiture et la profondeur disponible : là où la porte se range une fois ouverte ;
• les obstacles : pont roulant, éclairage, chemins de câbles, gaines de chauffage, sprinklers, poteaux de charpente.

La hauteur libre sous toiture décide du type de rails, appelé aussi relevage. Le configurateur calcule le linteau et les écoinçons nécessaires et signale une cote insuffisante.

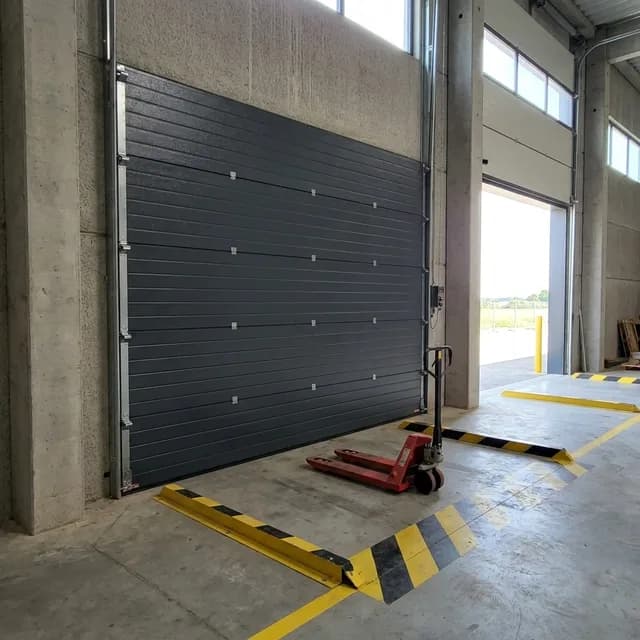

Le plus simple est de nous envoyer des photos : la baie vue de l'extérieur et de l'intérieur, le linteau, les deux écoinçons et la zone sous la toiture, avec les cotes relevées. Nous vérifions le relevé avec vous avant de lancer la fabrication.

L'alimentation dépend du moteur, et le moteur dépend de la surface du tablier. Le configurateur le choisit automatiquement :

La ligne du moteur part du tableau électrique du bâtiment, sur un circuit dédié, avec les protections indiquées par la notice du moteur. Elle doit être en place le jour de la pose : faites-la réaliser par votre électricien, en particulier en 400 V triphasé. Le choix du moteur, ses commandes et le remplacement d'un moteur existant sont détaillés sur la page moteur de porte sectionnelle industrielle.

Selon l'article R4224-13 du Code du travail, les portes et portails automatiques « fonctionnent sans risque d'accident pour les travailleurs » ; leurs caractéristiques sont fixées par l'arrêté du 21 décembre 1993. Son article 2 vise les installations neuves au passage de véhicules : dispositifs de sécurité contre l'écrasement et le choc, éclairage de la zone (50 lux minimum), feu orange clignotant visible des deux côtés, et possibilité d'ouverture manuelle en cas de panne.

La norme NF EN 12453+A1 (2021) fixe de son côté les exigences de sécurité d'utilisation des portes motorisées : limitation des forces au bord de fermeture, détection et protection contre l'écrasement, le cisaillement et l'entraînement. Les équipements que nous posons répondent à ces risques :

• cellules photoélectriques en travers de la baie ;
• barre palpeuse au bas du tablier ;
• barrière immatérielle sur toute la hauteur de passage, pour les flux de chariots et de piétons ;

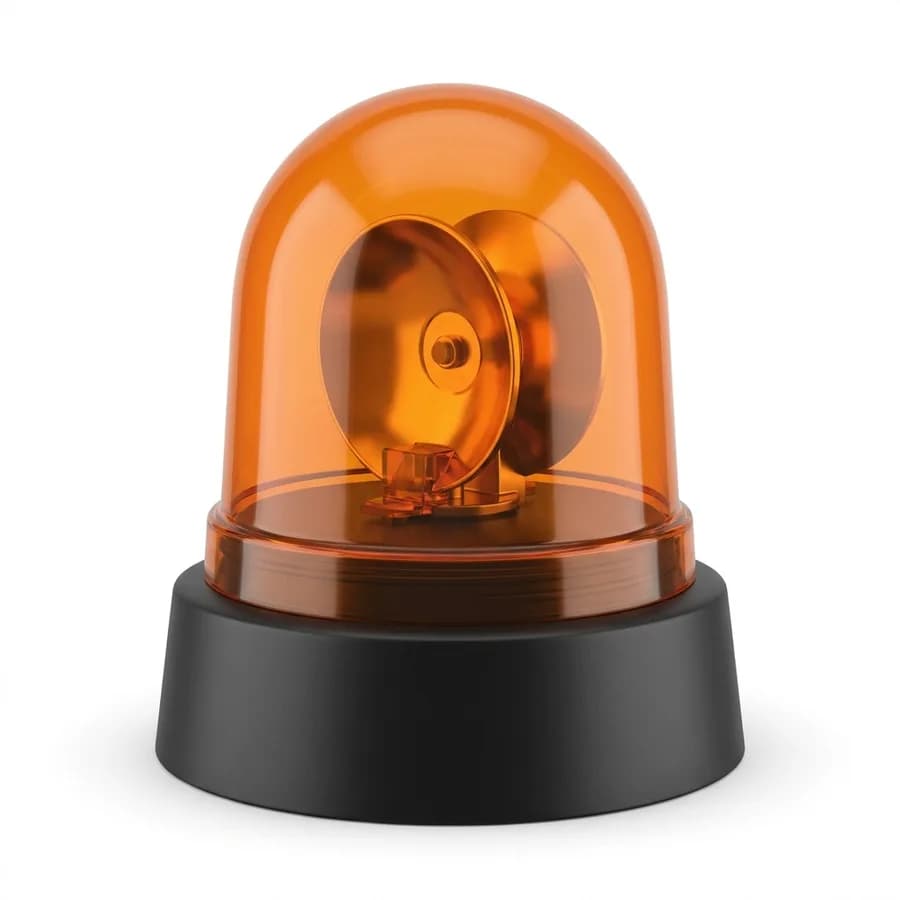

• feu clignotant et gyrophare ;
• portillon piéton avec contact de sécurité, pour que le personnel n'emprunte pas la grande porte.

L'éclairage de la zone relève du bâtiment : il est à vérifier avec vous au relevé. La porte elle-même est conforme à la norme produit NF EN 13241+A2, la norme des portes de garage et industrielles qui sert de référence au marquage CE.

La mise en service ouvre le suivi réglementaire de la porte. L'arrêté du 21 décembre 1993 prévoit :

• un dossier de maintenance tenu par le chef d'établissement (article 8) : caractéristiques de la porte, périodicité des vérifications adaptée à l'usage ;
• un entretien et une vérification au moins tous les six mois, et après toute défaillance, par un technicien compétent (article 9) ;
• un livret d'entretien où chaque intervention est consignée.

L'article R4224-12 du Code du travail ajoute que les portes sont entretenues et contrôlées régulièrement, et que les interventions sont consignées quand leur chute peut présenter un danger. Dans un établissement recevant du public, les portes automatiques des sorties relèvent en outre de l'article CO 48, qui impose un contrat d'entretien.

Nos techniciens assurent ensuite l'entretien de la porte sectionnelle et le dépannage : câble sorti du tambour, ressort cassé, moteur en défaut, panneau enfoncé par un chariot.

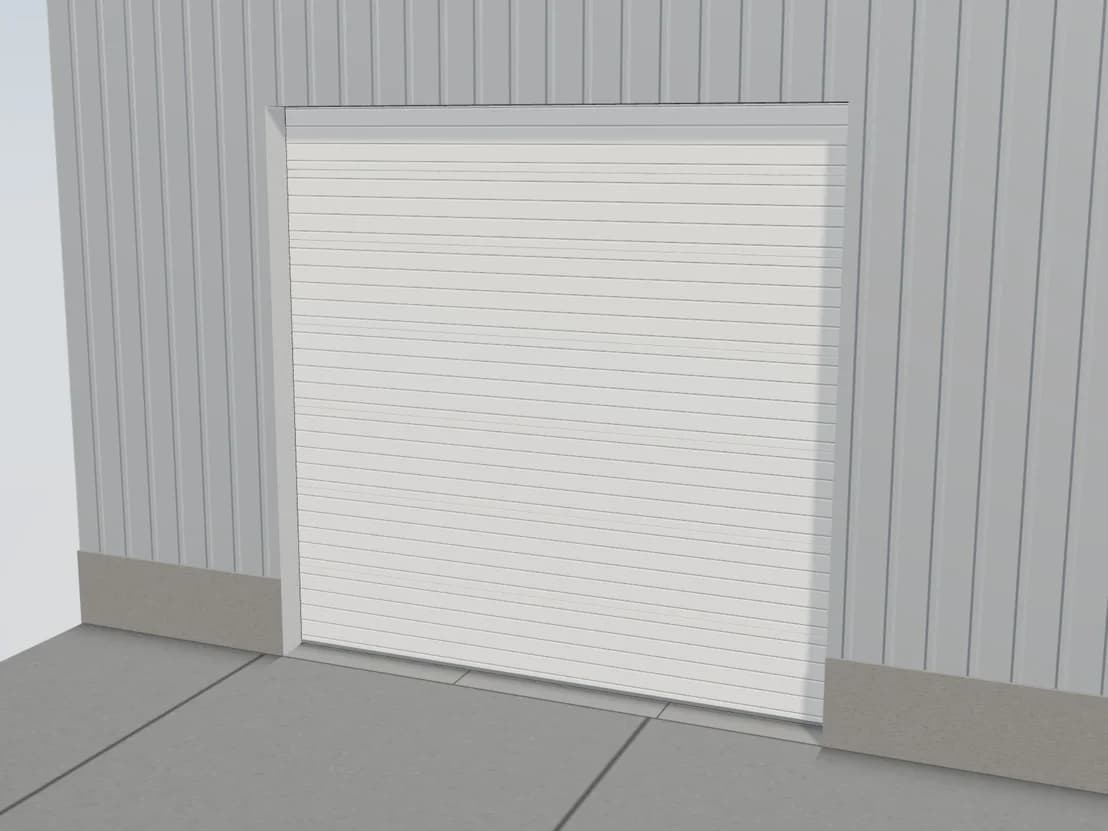

Le prix de la porte est calculé par le configurateur, livraison sur chantier comprise, hors pose. En configuration de base motorisée : 2 226 € HT pour 3 × 3 m, 3 042 € HT pour 4 × 4 m, 4 676 € HT pour 5,5 × 5 m. Le prix d'une porte sectionnelle industrielle varie ensuite avec les options choisies : hublots, portillon, manœuvre.

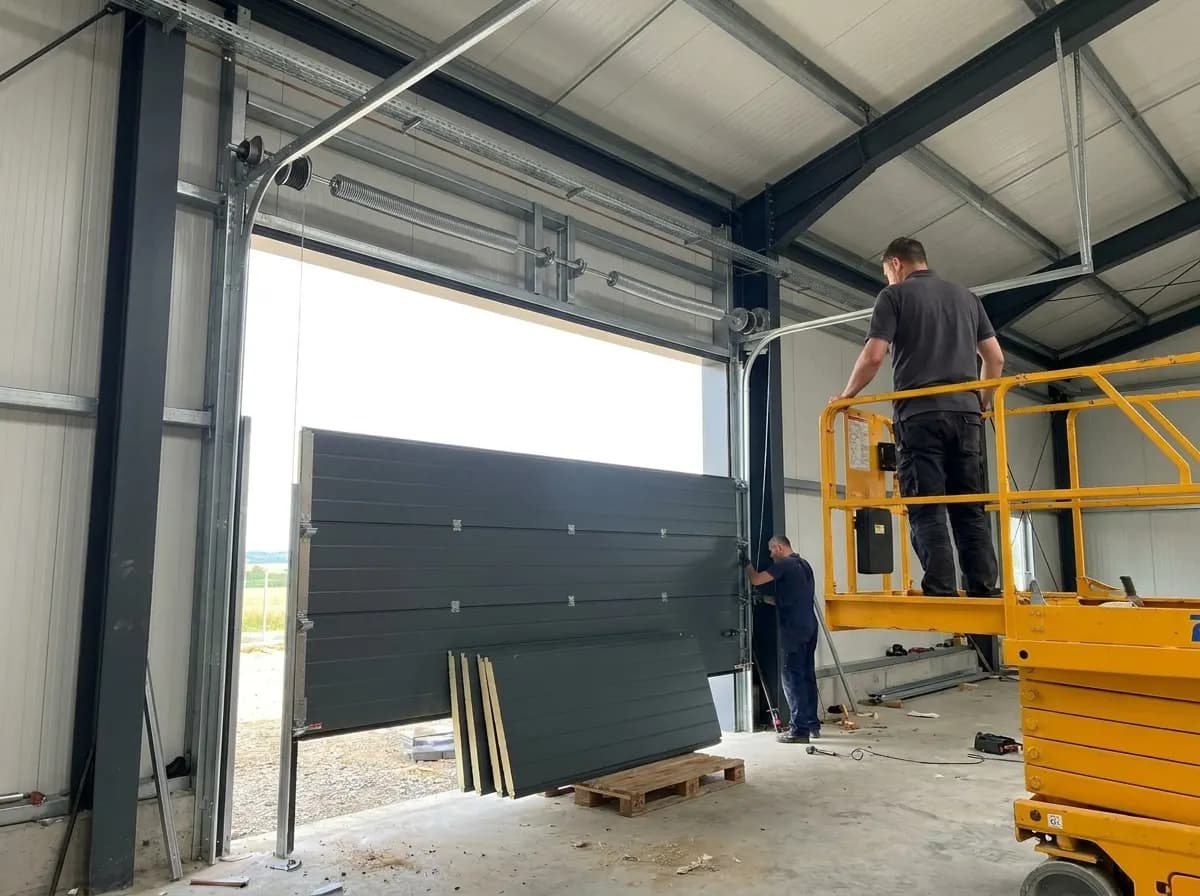

La pose se chiffre sur devis, toujours. Sur un bâtiment professionnel, deux portes de même taille peuvent demander un travail sans commune mesure : l'une se pose au rez-de-chaussée d'un atelier vide, l'autre à 6 m de haut au-dessus d'un quai en activité. Ce qui fait varier le prix :

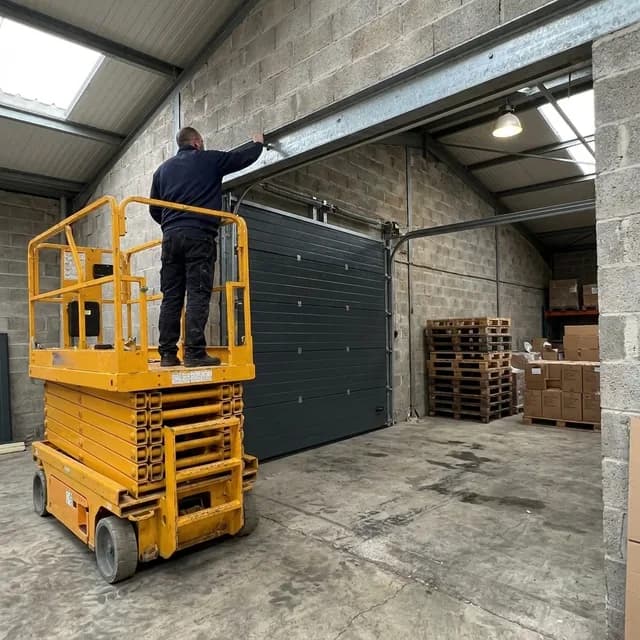

• la hauteur de travail : au-delà d'une échelle, il faut une nacelle ou un échafaudage, à louer et à acheminer ;
• la taille et le poids du tablier, qui fixent le nombre de techniciens et la tension des ressorts ;

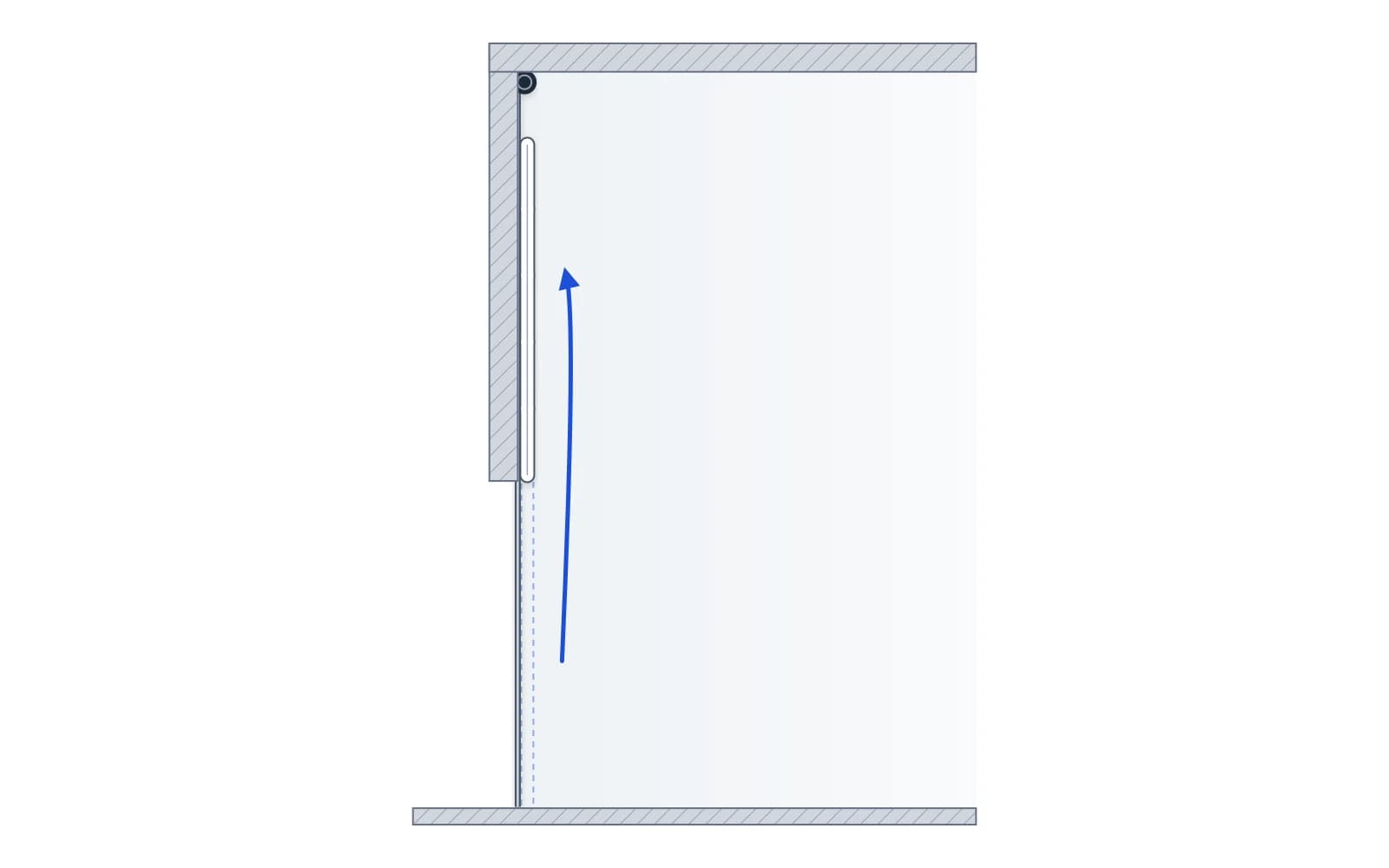

• le type de rails (standard, surbaissés, rehaussés, verticaux) et la structure qui les porte : maçonnerie, charpente métallique, bardage ;
• l'alimentation : moteur 230 V, ou 400 V triphasé au-delà de 16 m², ligne à préparer par votre électricien ;
• la porte de quai : travail coordonné avec le chargement, zone balisée, horaires d'activité ;
• la dépose d'une ancienne fermeture et son évacuation ;
• les sécurités à poser et à raccorder : cellules, barre palpeuse, barrière immatérielle, feu ;
• l'accès au site et la distance ;
• le nombre de portes : une série de portes identiques se pose à la suite.

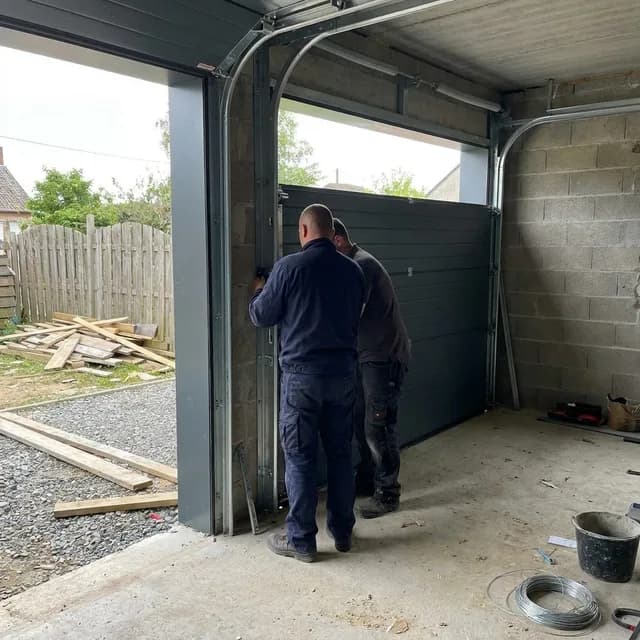

Le devis comprend la dépose et l'évacuation si besoin, la fixation des rails, le montage du tablier, le réglage des ressorts, le raccordement et la mise en service du moteur, puis l'essai des sécurités et la remise des documents.

TVA : un bâtiment professionnel est facturé à 20 %. Le taux de 10 % vise les logements de plus de 2 ans et leurs dépendances ; il exclut le garage exploité professionnellement (BOFiP).

Pour un projet de plusieurs portes ou une question avant de configurer, passez par le formulaire de contact. Un exemple de chantier type est présenté sur la fiche portes sectionnelles de quai logistique.
