Retombée de linteau : quelle hauteur prévoir au-dessus de la baie ?

Le linteau est la poutre ou le morceau de mur qui ferme le haut d'une baie. La retombée de linteau est la hauteur qui reste, côté garage, entre le haut de la baie et le plafond. Si une poutre, une gaine, un tuyau ou une porte de placard descend plus bas que le plafond, c'est ce premier obstacle qui compte.

Deux autres cotes l'accompagnent toujours :

• les écoinçons : la largeur de mur libre à gauche et à droite de la baie, jusqu'au premier mur ou obstacle ; ils reçoivent les rails ou les coulisses ;
• la profondeur libre sous le plafond, où une sectionnelle se range une fois ouverte.

Ces cotes ne servent pas à choisir la taille de la porte (c'est la baie qui la donne, voir les dimensions de porte de garage standard). Elles disent quel type de porte et quels rails peuvent entrer.

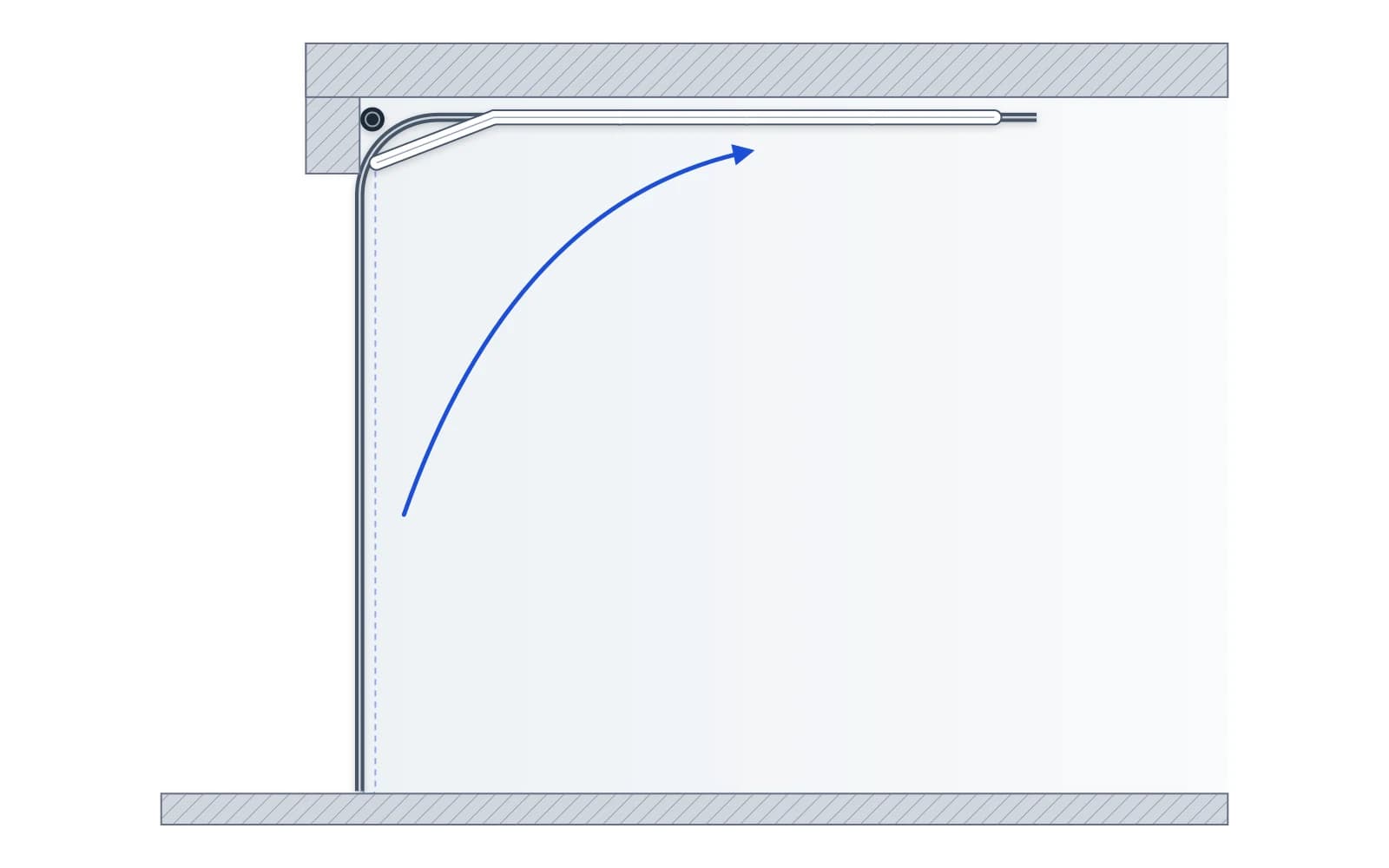

Une sectionnelle s'ouvre en remontant sous le plafond. Au-dessus de la baie, il faut loger trois choses :

• la courbe des rails, où les panneaux passent de la verticale à l'horizontale ;
• l'arbre à ressorts de torsion, avec ses tambours, qui équilibre la porte (rails standard) ;

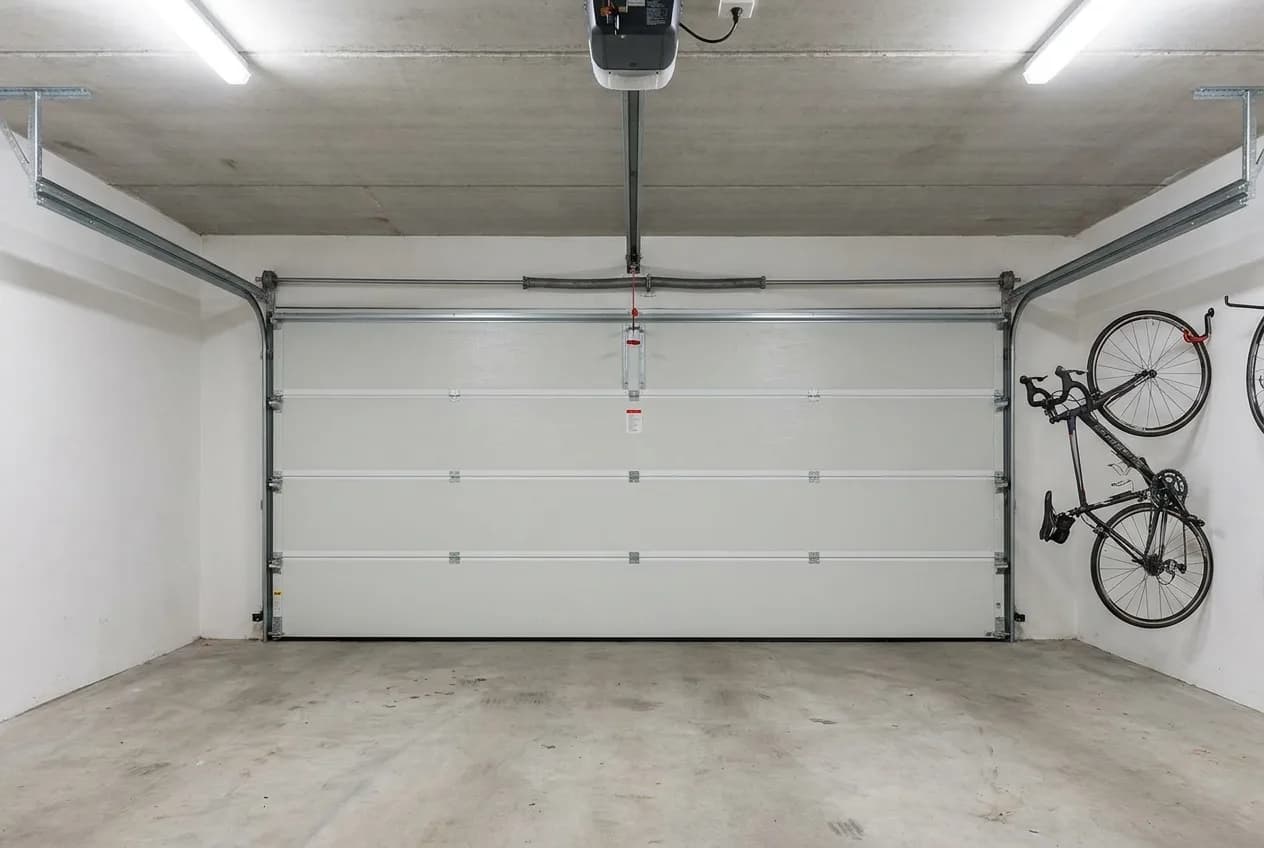

• le rail du moteur plafond, s'il y en a un, qui passe au-dessus de l'arbre.

C'est pourquoi la cote change selon les rails et la manœuvre. Avec des rails surbaissés, l'arbre et les ressorts partent à l'arrière, au bout des rails horizontaux : il ne reste au-dessus de la baie que la courbe et, en motorisé, le rail du moteur. Le rôle de chaque pièce est expliqué dans le fonctionnement d'une porte sectionnelle.

Deux remarques pratiques. D'abord, ce sont des minimums : un peu de marge facilite la pose et l'entretien. Ensuite, la cote motorisée est plus grande en rails standard parce que le rail du moteur plafond passe au-dessus de l'arbre ; en rails surbaissés, il se loge juste au-dessus des panneaux ouverts, d'où seulement 20 mm de plus qu'en manuel.

Les écoinçons de 180 mm reçoivent les rails verticaux et les tambours. Pour l'enroulable en applique, 80 mm suffisent : la coulisse fait 60 mm, plus 20 mm de marge.

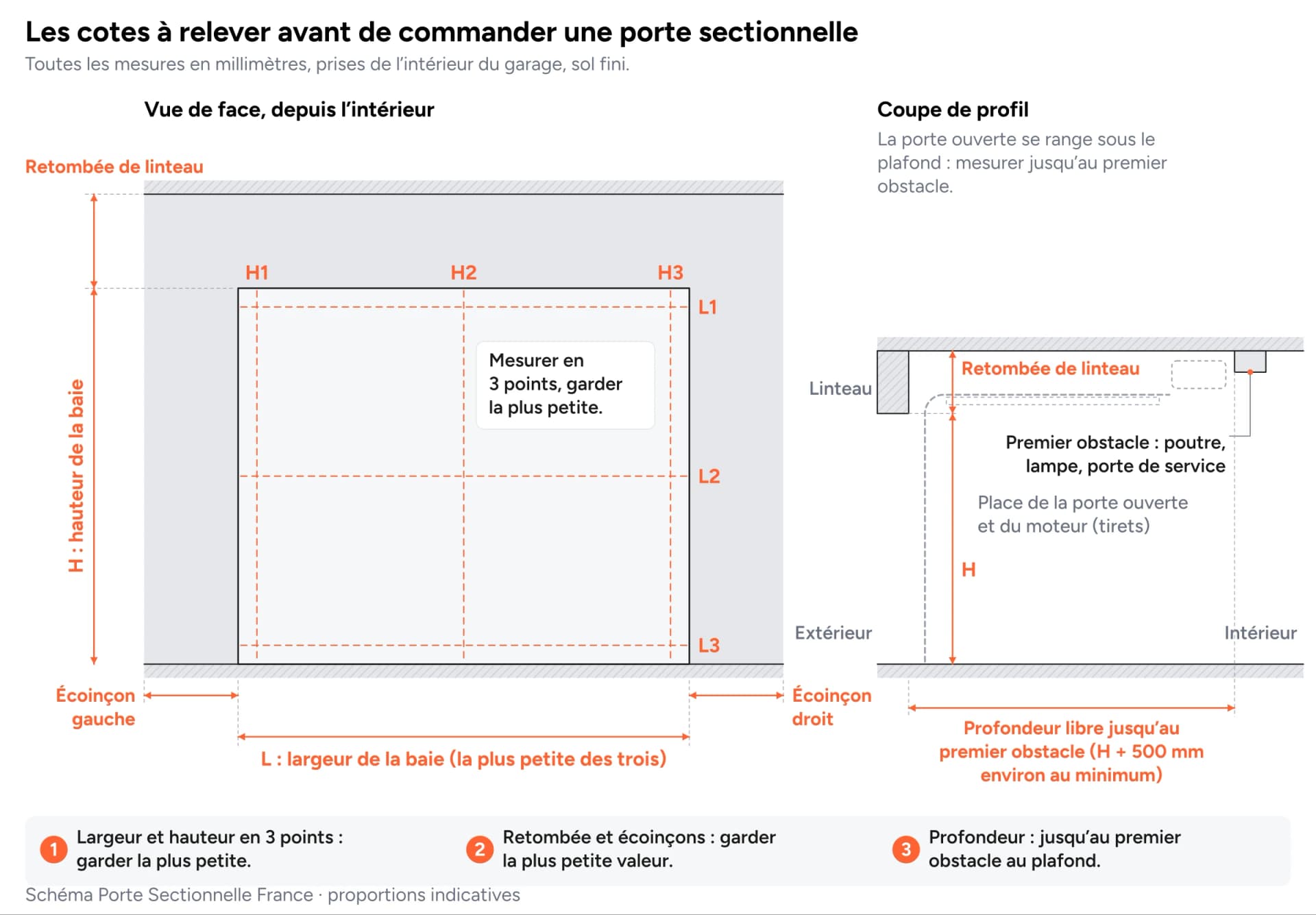

La méthode complète, avec la largeur et la hauteur prises en trois points, est sur comment mesurer une porte de garage.

Si votre linteau est trop court, il reste plusieurs pistes, de la plus simple à la plus lourde :

• passer aux rails surbaissés : de 290 à 240 mm en motorisé, de 260 à 220 mm en manuel ; c'est le choix courant en rénovation ;
• choisir une manuelle : en rails standard, elle gagne 30 mm sur la motorisée ;
• passer à une enroulable en applique : 270 mm pour la porte standard en lame de 55 mm, mais aucun rail au plafond, donc une profondeur de garage libre ;

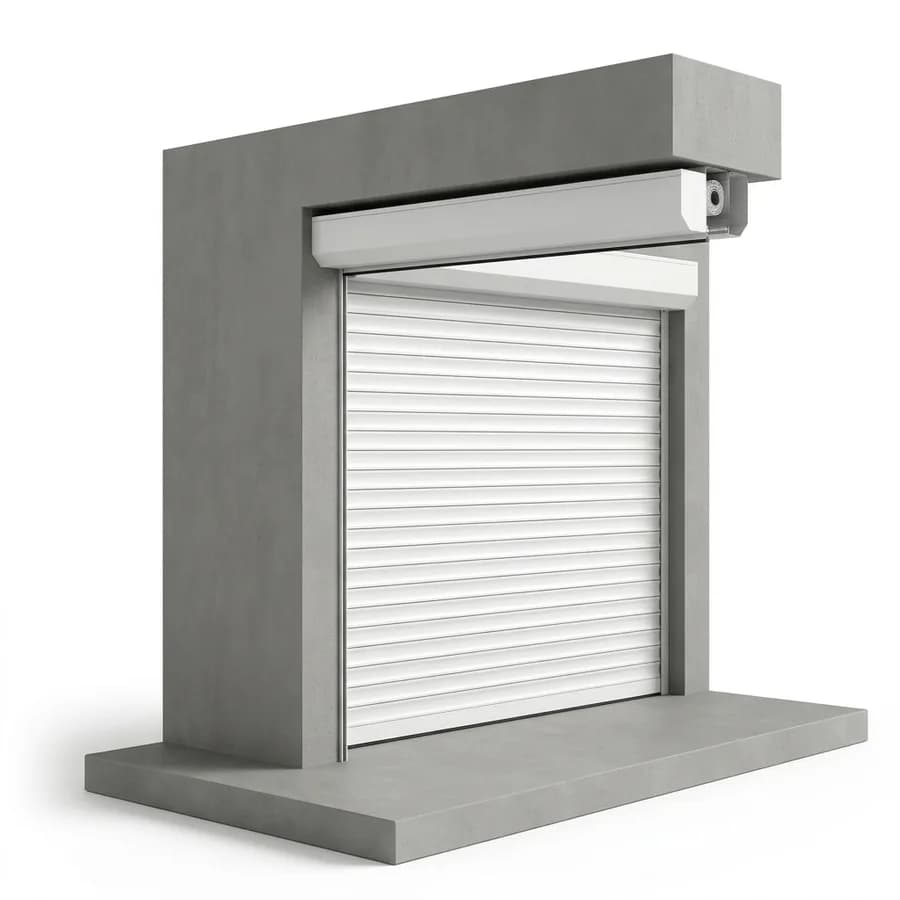

• poser une enroulable en tunnel : le coffre et les coulisses entrent dans la baie ; il ne faut plus de linteau, mais le passage perd 120 mm en largeur et la hauteur du coffre plus 30 mm en hauteur ;
• reprendre la maçonnerie : supprimer une poutre, déplacer une gaine. Ces travaux touchent parfois un élément porteur ; la notice d'un fabricant demande l'accord d'un staticien avant de fixer une porte sur un élément porteur.

Le choix entre les deux familles de portes ne se limite pas au linteau : isolation, aspect, prix et usage comptent aussi. Le comparatif porte sectionnelle ou enroulable les met côte à côte, et la fiche porte de garage enroulable détaille les deux poses.

Pas pour une sectionnelle, ni pour une enroulable posée en applique : il manque la place de la courbe, de l'arbre ou du coffre. Avec 50 mm, la seule solution de notre gamme est l'enroulable en tunnel. Exemple pour une baie de 2 400 × 2 000 mm en lame de 55 mm : le coffre de 250 mm et la marge de 30 mm réduisent la hauteur de passage à 1 720 mm, et les deux coulisses ramènent la largeur à 2 280 mm. À vérifier avec la hauteur de votre véhicule avant de commander.

Une porte d'atelier ou d'entrepôt, plus lourde, demande davantage de place, mais elle offre aussi plus de types de rails. Selon notre configurateur :

• rails standard : de 370 mm pour une porte de 3 × 3 m à 420 mm pour 5 × 5 m ;
• rails surbaissés : 220 mm ;
• rails rehaussés : à partir de 820 à 870 mm ; les rails montent le long du mur avant de partir sous la toiture, pour dégager une hauteur sous rails ;
• rails verticaux : la hauteur de la porte plus 750 mm environ ; la porte monte entièrement le long du mur, sans rail au plafond.

Les écoinçons restent de 180 mm, mais passent à 460 mm du côté du moteur en bout d'arbre ou du treuil. La page porte sectionnelle industrielle présente ces options.

Le configurateur fait le calcul à votre place : il connaît les minimums de chaque rail et de chaque manœuvre, les compare aux vôtres et vous propose le rail surbaissé ou un autre côté de moteur si la place manque. Le prix de la porte s'affiche en même temps, par exemple 1 547 € TTC pour une sectionnelle motorisée de 2,4 × 2 m livrée. Si vous hésitez sur une cote, envoyez des photos depuis le formulaire de contact.
