Fonctionnement porte sectionnelle : le mécanisme pièce par pièce

Une porte sectionnelle est faite de plusieurs panneaux horizontaux (les sections) reliés par des charnières. À l'ouverture, ce tablier ne bascule pas vers l'extérieur et ne s'enroule pas : il coulisse verticalement contre le mur, puis s'incurve dans le haut de la baie et se range à plat sous le plafond, à l'intérieur du garage.

Trois systèmes travaillent ensemble :

• le guidage : des galets fixés sur les côtés des panneaux roulent dans deux rails ;
• l'équilibrage : des ressorts de torsion, un arbre, deux tambours et deux câbles portent le poids du tablier ;
• la manœuvre : la main (porte manuelle) ou un moteur, qui guide une porte déjà équilibrée.

La suite détaille chacun de ces systèmes. Pour les définitions courtes de chaque mot technique, gardez le glossaire de la porte sectionnelle sous la main.

Chaque panneau de nos portes est un panneau sandwich de 40 mm : deux tôles d'acier et une âme en mousse polyuréthane, qui isole et rigidifie. Les panneaux s'emboîtent et sont liés par des charnières : latérales sur les bords, centrales sur les portes plus larges. Leur profil est anti pince-doigts : la jonction entre deux panneaux ne laisse pas de fente où glisser un doigt quand la porte se plie dans la courbe.

Le nombre de panneaux dépend de la hauteur : notre configurateur en place 4 pour une porte de 2 m de haut, 5 pour 2,5 m et 6 pour 3 m. L'aspect (rainuré, lisse, à cassettes) change l'extérieur, pas le mécanisme : voir les panneaux rainurés, à cassettes ou lisses.

De chaque côté, un rail vertical est fixé sur l'écoinçon (le mur à côté de la baie). En haut, il se prolonge par une courbe puis par un rail horizontal suspendu au plafond. Les galets, de petites roues montées sur les côtés de chaque panneau, roulent dans ces rails. À l'ouverture, le panneau haut entre le premier dans la courbe, les autres suivent ; à la fermeture, ils redescendent dans l'ordre inverse.

La forme des rails dépend de la place au-dessus de la baie. Avec des rails standard, les ressorts sont au-dessus du linteau ; avec des rails surbaissés (double rail), ils passent à l'arrière, sous le plafond, et la porte demande moins de hauteur. Les cotes à prévoir sont détaillées dans notre guide de la retombée de linteau, et les types de rails dans le guide du rail de porte sectionnelle.

C'est le cœur du mécanisme. Au-dessus de la baie (ou à l'arrière avec des rails surbaissés), un arbre horizontal porte un ou plusieurs ressorts de torsion et, à chaque extrémité, un tambour. Un câble acier part du bas de la porte, de chaque côté, et s'enroule sur son tambour.

Le principe est un contrepoids :

• porte fermée, les ressorts sont tendus au maximum : ils ont emmagasiné l'énergie nécessaire pour soulever le tablier ;
• à l'ouverture, ils se détendent, font tourner l'arbre, et les tambours enroulent les câbles qui tirent la porte vers le haut ;
• à la fermeture, le poids du tablier déroule les câbles et retend les ressorts.

Le réglage est juste quand la porte, ouverte à la main à mi-hauteur, reste en place. Une notice de fabricant précise même que, ressorts bien tendus, le tablier « a légèrement tendance à remonter ». Pour le remplacement de la pièce qui s'use le plus, voir le ressort de porte de garage.

Un ressort finit par casser : selon les fiches de fabricants, il est prévu pour 10 000 à 30 000 cycles selon le modèle (un cycle = une ouverture et une fermeture). Pour que la porte ne tombe pas à ce moment-là, l'arbre porte une sécurité casse-ressort, aussi appelée parachute : un cliquet bloque l'arbre dès que le ressort lâche. Nos portes de garage sectionnelles en sont équipées de série.

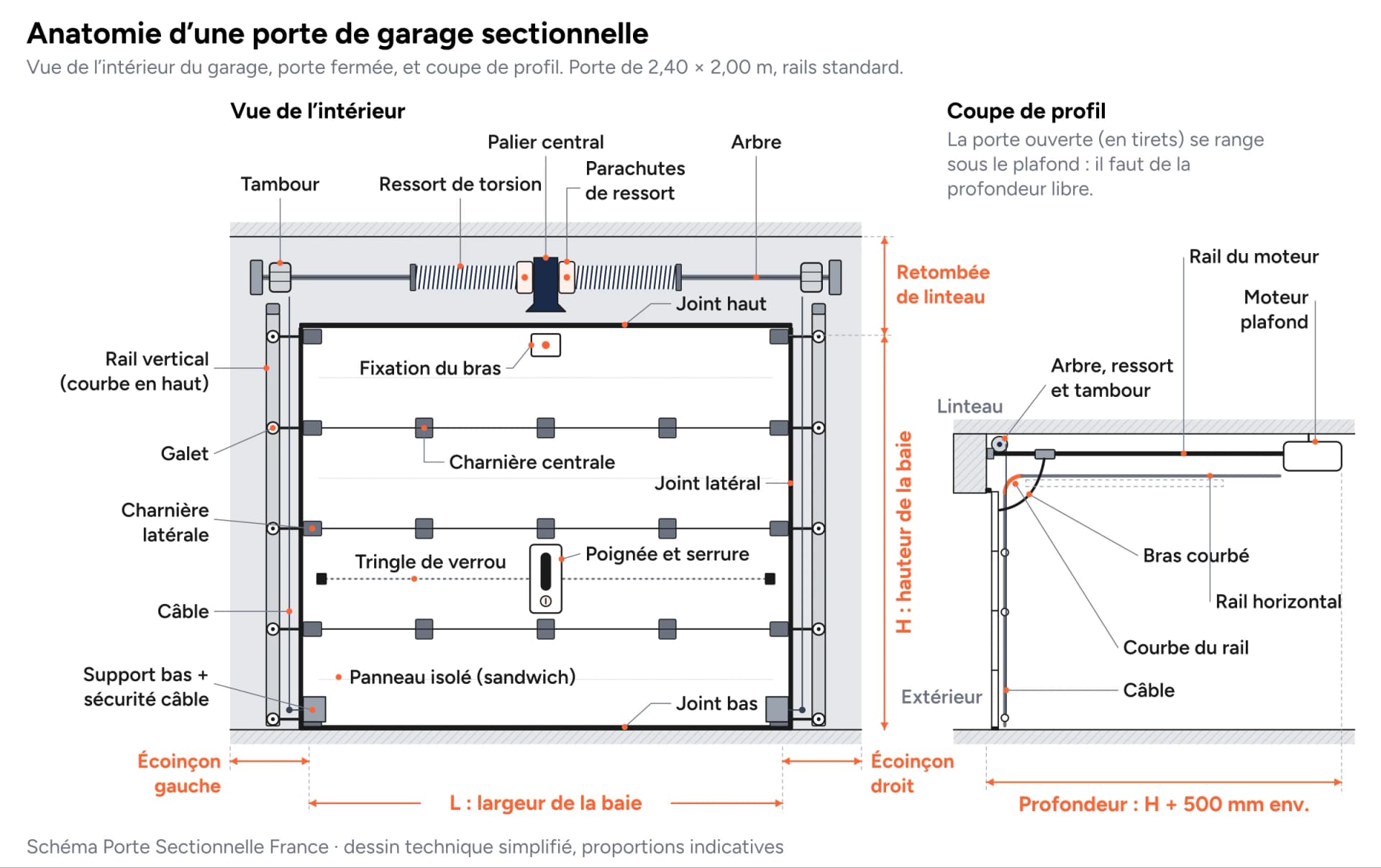

Après déclenchement, la porte n'est plus équilibrée et une notice de fabricant est claire : son utilisation « n'est plus possible ». On ne la manœuvre plus, ni à la main ni au moteur, jusqu'au remplacement du ressort. En bas de chaque rail, le support bas fixe l'extrémité du câble au panneau bas ; le schéma plus haut le situe.

Porte manuelle : on la soulève par la poignée. Bien équilibrée, elle monte sans gros effort et reste où on la lâche. Nous la proposons jusqu'à 5 m de large. Attention, sur certaines portes, la fermer à la poignée ne suffit pas à la verrouiller : une notice de fabricant demande de tourner la clé de la serrure ou le levier intérieur.

Porte motorisée : un moteur plafond est fixé au plafond, au bout d'un rail lui-même accroché au-dessus du linteau. Un chariot court dans ce rail et tire le panneau haut par un bras courbé. Le moteur ne soulève pas la porte seul : les ressorts portent le poids, il fournit la poussée et le freinage. Le nôtre est un moteur plafond 800 N, livré avec deux télécommandes, pour des portes jusqu'à 13 m² et 5,5 m de large, la limite donnée par la notice du fabricant du moteur. Les détails sont sur la page porte de garage motorisée.

Le moteur sait où s'arrêter grâce à ses fins de course, en haut et en bas, et il détecte un obstacle : sur la fiche d'un moteur plafond que nous avons lue, la porte s'inverse quand elle rencontre une résistance. Un cordon de déverrouillage pend sous le rail : tiré, il désaccouple le chariot et la porte se manœuvre à la main, par exemple pendant une coupure de courant.

Les symptômes de la dernière colonne mènent chacun à une page de diagnostic : une porte de garage bloquée (mécanique), une porte qui ne s'ouvre plus (moteur, commande, courant) ou une porte qui remonte toute seule (sécurités, fins de course). Notre guide des pannes de porte de garage les classe toutes.

La notice de fabricant citée plus haut donne quatre limites utiles :

• usage privé : une porte de garage résidentielle n'est pas prévue pour un fonctionnement permanent ; un atelier ou un parking collectif demande une porte prévue pour cet usage ;
• température : de – 40 °C à + 60 °C côté extérieur et de – 20 °C à + 60 °C côté intérieur ; un grand écart entre les deux faces peut faire fléchir les panneaux (« effet bimétal ») ;
• vent : ne pas manœuvrer la porte par vent violent ;
• charge : rien ne doit être accroché au tablier, les ressorts étant calculés pour son seul poids.

Côté normes, la porte relève de la NF EN 13241, la norme produit qui fonde son marquage CE ; une porte motorisée doit aussi répondre à la NF EN 12453 sur la sécurité d'utilisation (efforts, détection, protection contre l'écrasement). Le détail est sur la page norme de porte de garage.

Face à une porte enroulable, la sectionnelle offre des panneaux plus épais, mais occupe le plafond : voir le comparatif porte sectionnelle ou enroulable.

Nos portes sectionnelles sont fabriquées à vos cotes, de 1 800 à 6 000 mm de large et de 1 800 à 3 000 mm de haut, avec ressorts de torsion et sécurité casse-ressort de série. Prix d'appel : 1 464 € TTC livrée.
